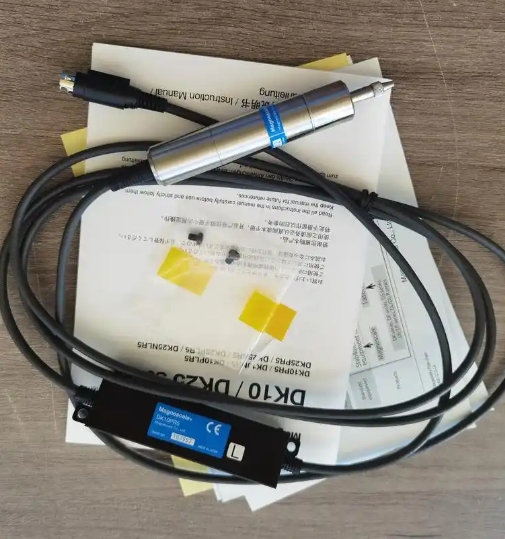

读数头
dk系列
dk10nr5
dk10pr5
dk10plr5
特点
尺寸可达 205mm 的产品阵容
高刚性和坚固的结构具有出色的耐环境性，可用于广泛的测量。
测量范围：10mm、25mm、50mm、100mm、155mm、205mm
最高分辨率：0.5μm
精度：2μm pp 至 6μmp p-p（因型号而异）
防尘、防滴、防油结构。耐环境性好。 (p型)
强测量力（dk10/25/50/100p型）：4.9n至9.3n（因型号而异）
低测量力（dk10/25/50/100n 型）：0.3n 至 2.7n（因型号而异）
使用附带的磁性吸附型探头（dk155/205）将其安装到移动台上即可进行测量
内置原点
输出信号：a/b相，原点（电压差分线路驱动器输出）
规格
| 型号名称 | dk10nr5 | dk10pr5 | dk10plr5 | |
| 输出 | a/b/z 相电压差分线路驱动器输出（符合 eia-422） | |||
| 最大分辨率*1 | 0.5微米 | |||
| 测量范围 | 10毫米 | |||
| 准确度（20°c 时） | 2 μm p.p.p. | |||
| 测量力（20℃时） | 向上的方向 | 0.3±0.25n | 4.9n以下 | |
| 横向 | 0.6±0.3n | 4.9n以下 | ||
| 向下的方向 | 0.8±0.35n | 4.9n以下 | ||
| 起源 | 1处（主轴移动1mm±0.5mm时） | |||
| 最大响应速度 | 250米/分钟 | |||
| 抗振性 | 150m/s 2 (10~2000hz) | |||
| 防震 | 1500m/s 2 (11ms) | |||
| 防护等级 | ip50 | ip64 | ||
| 工作温度范围 | 0°c 至 50°c | |||
| 储存温度范围 | −20°c 至 60°c | |||
| 电源电压 | 直流 5v±5% | |||
| 功耗 | 1w以下 | |||
| 输出线长度 | 约2.5m | |||
| 阀杆直径 | φ20 0 –0.013毫米 | |||
| 质量*2 | 约230克 | |||
| 测量头 | 带硬质合金球面dz-122（安装螺钉m2.5） | |||
| 配件 | pm4 x 5 螺丝（2 颗）、使用说明书 | |||
