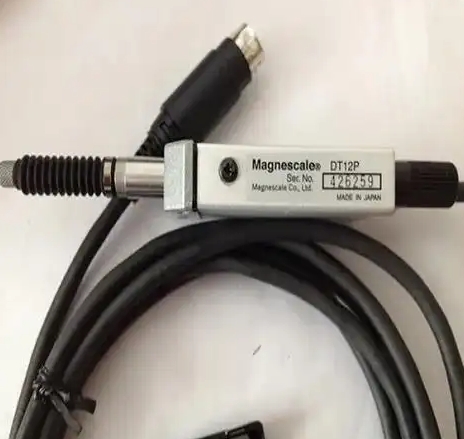

dt12p
dt32n
dt32nv
dt32p
dt32pv
特点
通用模型，可用于从装配确认等判断目的到尺寸测量等多种用途。
它支持广泛的应用，同时降低成本。
良好的耐环境性：相当于ip64（p型）
测量范围：12mm、32mm
最高分辨率：1μm、5μm
精度：6μm pp、10μm pp（根据测量长度和分辨率而变化）
兼容φ8mm阀杆安装和m4螺丝侧面安装
耐油、防尘
还有一种利用气源驱动主轴的气动挤压型。
规格
| 型号名称 | dt32n | dt32nv | dt32p | dt32pv | |
| 主轴传动系统 | 弹簧挤压型 | 气动挤压式 | 弹簧挤压型 | 气动挤压式 | |
| 测量范围 | 32毫米 | ||||
| 最高分辨率 | 5μm | ||||
| 测量力（20℃时） | 向上的方向 | 1.1±0.8n | 2.9n以下 | 9n以下 | |
| 横向 | 1.3±0.8n | 2.9n以下 | 9n以下 | ||
| 向下的方向 | 1.5±0.8n | 2.9n以下 | 9n以下 | ||
| 准确度（20℃时） | 10 µm pp | ||||
| 工作温度范围 | 0～50℃ | ||||
| 储存温度范围 | -10～60℃ | ||||
| 输出线长度 | 2米 | ||||
| 阀杆直径 | φ80 –0.015毫米 | ||||
| 测量头 | 钢球φ3mm（m2.5p×0.45螺纹） | ||||
| 质量*1 | 约120克 | 约140克 | 约120克 | 约140克 | |
| 防护等级 | ― | ― | 相当于ip64 | 相当于ip64 | |
*1 重量是不包括电缆部分的值。
*2 测量力是输入气压为1.96×105pa、速度控制器打开时的值。
*3 测量力是输入气压为2.35×105pa、速度控制器打开时的值。
内容可能会更改，恕不另行通知。
