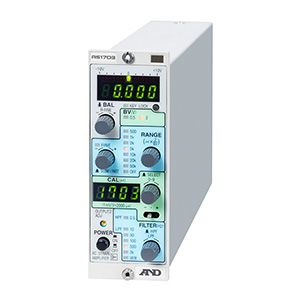

交流应变放大器|工业测量设备（信号调理器）应变放大器交流电桥法通用·高响应型as 1703
交流电桥法·通用型
as1703是一款适用于应变仪测量的应变仪，因为它具有高灵敏度，高稳定性和抗噪声性能。
25 khz用于桥式电源，并确保dc至10 khz的响应。此外，平衡电路中的新容量的自动消除功能可以即时且精确地进行动态平衡调整。
特点
灵敏度高·响应性高
灵敏度在应变输入（bv = 2 v）时±200×10 -6 10 v
最大增益：50,000次
操作简单
通过一键式（一个按钮）检查整个输入系统（断开/线路长度校正），可以进行初始平衡调整（自动平衡功能）。
预防误操作
每个设置键都可以锁定（cal应用除外）。
即使在恶劣的温度条件下也能操作
ac 100至240 v，dc
10 v至30 v 工作温度范围：-10°c至50°c
温度稳定性（零）：±0.1×10 -6应变/°c
优异的抗震性能：29.4米/秒2
考虑车内测试的振动设计。
功能 日本爱安德，藤野代理，and 应变放大器交流电桥法通用·高响应型as 1703
断开检查功能
立即检测断开点！获得专利：专利号4405242
新型as系列的断线检查功能可自动检测电桥和电缆的断开。由于断开点容易检测，因此缩短测量准备时间和防止断线故障的措施是有用的。
线长度校正功能
可以用4线电缆纠正！专利：专利号：2992599
如果电桥电路与放大器之间的距离较长，则由于电缆的导体电阻而导致电桥电压下降。过去，它通过6芯电缆和数字设置（电缆长度，电线直径等）进行遥感校正。通过采用我们自己的自动校正电路代替这些，新的as系列可以提供考虑导体电阻的桥电压，并且可以高精度测量应变。
简单的指标
17点led（用于output1监视器）显示
高响应监测成为可能（100赫兹）
的推力精度寻踪（绿色led照明范围±100毫伏）
（两端led闪烁以大约±10.5v或更大）在闪烁警告时间刻度
4位1 / 2数字led显示（output2监视器）
可以被用作简单的指示器（output2：在adj缩放显示）
精度：读数±0.05％±1的计数内
准确的校准值设置（校准）是可能的
校准设置
±1至±9,999×10 -6任意设置至失真
直接设置变频器的额定值
4位数字led指示

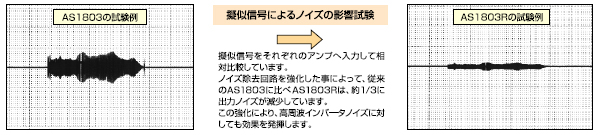

伪信号对噪声的影响比较例
交流应变放大器as 1703规范
| 项目 | as 1703 |
|---|---|
| 通道数 | 1个通道/单元 |
| 桥梁阻力 | 60至1,000ω |
| 仪表系数 | 2.00 |
| 电桥供电 | ac 0.5 v，2 v 25 khz正弦波，同步输入/输出信号ac 2.5 v |
| 桥检查功能 | 检测输入电桥电路的断线/短路（120ω或更多）并断开电缆至输入电桥电路（120ω或更多），检查结果的led显示。 底部设置sw启用功能on / off |
| 线长度校正功能 | 自动校正电桥长度对桥接电路造成的桥式电源电压下降，通过底部设置sw进行功能on / off *不要用于内置输出调节电阻的传感器。 |
| 平衡调整范围 （自动平衡） | 电阻：±2％（±10,000×10 -6应变），容量分数：约2,000 pf |
| 平衡准确性 | 在±1.0×10 -6应变范围内（range = 500，无fine，bv = 2 v） |
| 最大输入范围 | ±500,000×10 -6应变（range = 50k，fine = x 2.5，bv = 0.5v） |
| 电压灵敏度 | 在±500×10 -6应变下±10 v（range = 500，无fine，bv = 2 v） |
| 测量范围切换 | 500，1k，2k，5k，10k，20k，50k（x 10 -6应变x 2 / bv值），off |
| 微调 | fine range，可变量之间的连续变量可以分两步进行更改 |
| 内部校准器 | 设定值：±1〜9999×10 -6的应变，精度：±（0.5％rdg 0.5×10 -6的应变） |
| 非线性 | ±0.2％/ fs |
| 频率特性 | dc〜10 khz±10％ |
| 高通滤波器 | 2极巴特沃斯型（滤波器下降特性 - 12 db / oct）：0.5 hz |
| 低通滤波器 | 4极巴特沃斯型10,30,100,500 hz，3 k（滤波器下降特性 - 24 db / oct） |
| 稳定性 | 在±0.5×10 -6应变范围内 ± 24小时内的±0.1×10 -6应变±0.05％/°c±0.2％/ 24小时以内的灵敏度 |
| 噪音 | 6.0×10 -6的应变第等效输入（w / b，range = 500 ，fine 没有，bv = 2v，在120ω桥） 2.0×10 -6的应变第等效输入（dc〜100hz的，range = 500 ，fine 无，bv = 2 v，120ω桥） |
| 噪声容限 | 普通的设计 |
| 输出电压 | 输出1±10 v±5 ma，输出2±10 v±10 ma |
| 输出调整 | output 2 adj（单独从1到1/10连续变化） |
| 输出监视器显示 | 17点led显示器（output 1显示器），led两端闪烁±10.5 v或更高 |
| 数字显示 | 4位1/2数字显示（output 2监视器），output 2 adj可扩展。 数字显示点的显示位置可以通过底部设置sw进行更改。 |
| 按键锁定功能 | 按下按键锁定按键1秒钟可开启/关闭按键锁定 |
| 保存设定值 | 保存到闪存中（不需要备份电池，设置值可以保留） |
| 抗振性 | 29.4m / s 2（3g）（50hz，x，y，z各10分钟） |
| 耐电压 | 输入端子（a，b，c，d，e）和一个输出端，至外壳ac1kv1分钟 型交流电力为输入，输出ac1.5kv一分钟（内部浪涌元件）之间案例 一个直流电源输入的输入之间ac1kv 1分钟 dc电源输入和输出，情况下ac 500 v 1分钟 |
| 交流电源 | ac 85至132 v / ac 180至264 v（需要内部开关切换）9 va或更低 |
| 直流电源 | dc 10至30 v 6 va或更低 |
| 工作温度和湿度范围 | -10°c至 50°c，相对湿度20％至85％（不结露） |
| 外部尺寸 | h143（±1.0）×w 49.5（±0.5）×d 253（±2.0）mm *不包括突起 |
| 块 | 在1.35（±1.0）kg以内 |

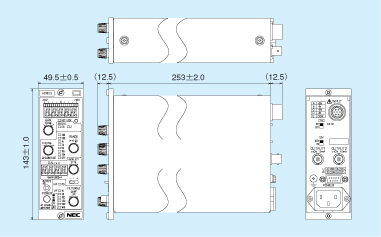

轮廓图 日本爱安德，藤野代理，and 应变放大器交流电桥法通用·高响应型as 1703

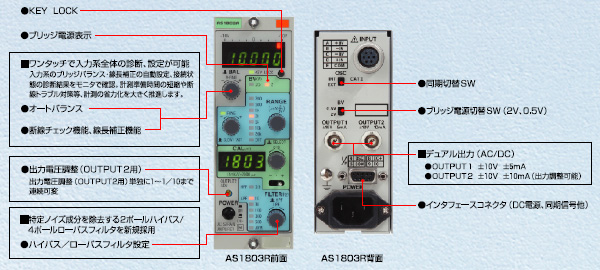

显示单位，操作旋钮和后面
注）在具有点击感的位置使用操作旋钮。在没有咔嗒感的中间位置使用它可能会导致错误的设置。
选项
机架安装机箱（as 16 - 107）
桥接盒（5370）
